臥式列管冷凝器

我廠生產的列管式冷凝器，臥式列管冷凝器按材質分為碳鋼列管式冷凝器、不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝三種，按形式分為固定管板式、浮頭式、U型管式換熱器，按結構分為單管程、雙管程和多管程。傳熱面積0.5-500m2，可根據用戶需要定制。

全國統一訂購熱線：0510-85189090

立即咨詢

臥式列管冷凝器的特點

(1)臥式殼程冷凝膜傳熱系數要比立式管內或管外的膜傳熱系數高數倍，同時不凝物不會在死角積累起來不易排出。

(2)冷卻水走管內便于清掃水垢。水走管內容易保證有較高的流速，這對降低水垢生成的速度與提高水膜的傳熱系數都有好處。

(3)臥式列管式冷凝器，使低層管子處于冷卻水進口處，而使冷凝液積于底層，以便降低冷凝液的溫度。在表面冷凝系統中，對冷凝液進一步冷卻很重要，如果冷凝系統中的溫度較高，一接觸空氣有機氣體就會有大量揮發，一般冷凝液的出口溫度要求在60℃或更低。當然也可以增加一個單獨的冷卻器，不過這樣要增加費用。

臥式列管冷凝器的結構

臥式列管冷凝器主要由外殼、管板(又稱花板)、管束、頂蓋(又稱封頭)等部件構成。在圓形外殼內裝入平行管束，管式兩端固定在管板上。管子在管板上的固定方法一般采用焊接法或脹管法。裝有進口或出口管的頂蓋用螺釘與外殼兩端法蘭相連，頂蓋與管板之間構成流體的分配室。是目前應用廣泛的一種，其結構簡單、堅固，制造容易，材料范圍廣泛，處理能力可以很大，適應性強。

進行熱交換時，冷卻水由頂蓋的連接管進入，在管內流動，這條路徑稱為管程；有害蒸氣在管束與殼體之間的空隙內流動，這條路徑稱為殼程；管束的表面積就是傳熱面積。在冷凝回收不論是對飽和蒸氣的冷凝還是對含不凝氣的冷凝過程中，一般情況下，在臥式冷凝器的殼程冷凝，因?yàn)闊o(wú)論從傳熱、壓力降及清掃方面都比較合理。

我廠生產的列管式冷凝器，臥式列管冷凝器按材質分為碳鋼列管式冷凝器、不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝三種，按形式分為固定管板式、浮頭式、U型管式換熱器，按結構分為單管程、雙管程和多管程。傳熱面積0.5-500m2，可根據用戶需要定制。

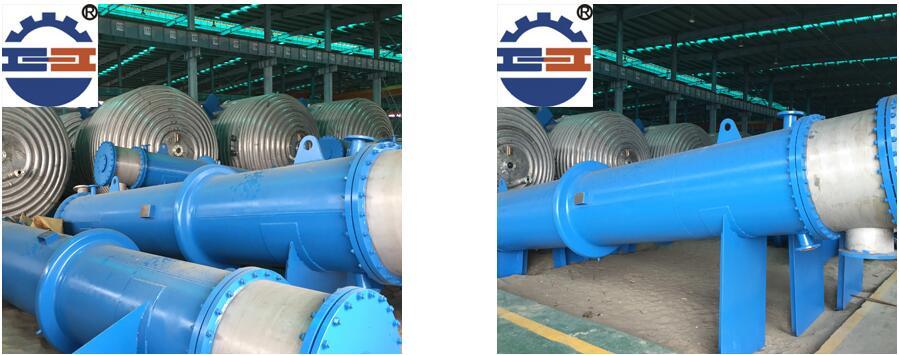

臥式列管冷凝器細節圖

主要技術參數（供參考）

所有列管式冷凝器圖片均為實物拍攝，由于產品不斷更新，具體參數請聯系我公司。

臥式列管冷凝器保養

在列管冷凝器往常的運轉中，要堅持給設備管路的清洗，要常常做防止性檢測，大程度地完成對列管冷凝器的保護。選用懸臂型列管冷凝器：主機在起停的過程中，因?yàn)榱泄芾淠魃咝喂艽嬖谥鴫毫Σ詈蜏囟炔睿瑝毫Σ钆c溫度差將致使銅管發作彈性超直效應，因?yàn)殂~材、垢質膨脹系數不同很大，所以懸臂型列管冷凝器有主動脫垢的功用。在運轉過程中因?yàn)橹评鋭┰诹泄芾淠髦邪l(fā)作兩相變換發作高頻轟動，因而很難構成結垢中心，致使水垢無法附著管壁；列管冷凝器制造時應進行預膜防垢處置，可有用的阻礙塵垢晶體在銅管外表上附著；選用少數接連排水設備，將冷卻循環水的鈣離子的濃縮倍數控制在必定范圍內，有用的避免垢質的分出；還有可以設置預冷器，使列管冷凝器管的外表蒸騰溫度在50℃以下，選用大水量密集型布水器，保證列管冷凝器管外表時辰被水膜包覆，無干枯點。當換熱盤管的外表溫度低于50℃時，發作的垢質疏松，易于沖刷，當其外表溫度高于50℃時，發作的垢質堅固，難以鏟除。設置檔水板，使較高溫度的冷凝管上無水沾附，可有用地防止列管冷凝器結垢。

臥式列管冷凝器的清洗方法

1、物理清洗：固定管板式的可以用水泵刷子沖洗，如果是抽芯式即浮頭式的即可把管束抽出來沖洗

2、化學清洗：當積垢由疏松變?yōu)橹旅?、硬質后，采用機械清洗方法己達不到清垢目的，此時宜采用酸洗的方法。鹽酸不用預熱就能容易地溶解碳酸鈣和碳酸鎂水垢，因此酸洗液一般為常溫鹽酸溶液。酸洗雖然能很好的疏松水垢和恢復冷卻器表面的正常狀態，但鹽酸對冷卻銅管有腐蝕作用。為了保護冷卻器管壁不受鹽酸的侵蝕，在酸洗液內必須加入添加劑，即強烈地遲滯金屬溶解過程的物質。我們選用的添加劑為苯駢三氮唑，即BC-801水穩定劑，使用濃度為3%左右。根據經驗，若能夠按時進行機械清洗，酸洗可2a--3a進行1次；反之，需每年進行1次酸洗。

臥室列管冷凝器案例施工現場：

華邦五星售后服務：

我們的優勢：是一家專業生產不銹鋼反應釜、螺旋板換熱器、列管冷凝器、臥式列管冷凝器及刮板蒸發器的專業生產廠家，地處風景秀麗的太湖之濱--無錫南郊，鐵路、高速公路、機場近在咫尺，交通方便，是生物、化工、松香樹脂、制藥設備的專業制造工廠。公司技術力量雄厚，生產設備齊全，生產工藝先進，檢測手段完善，質量上乘。

我們的宗旨：以信譽求發展，客戶至上，服務為本的原則，全心全意致力于化工、生物及制藥設備的與生產。

我們的承諾：所有產品均采用優質不銹鋼材料，可以根據用戶需要定制規格尺寸。產品均享受一年以上超長質保，廠家負責送貨上門并安裝調試，每臺出廠設備均配有詳細的產品配置規格參數及操作手冊。
